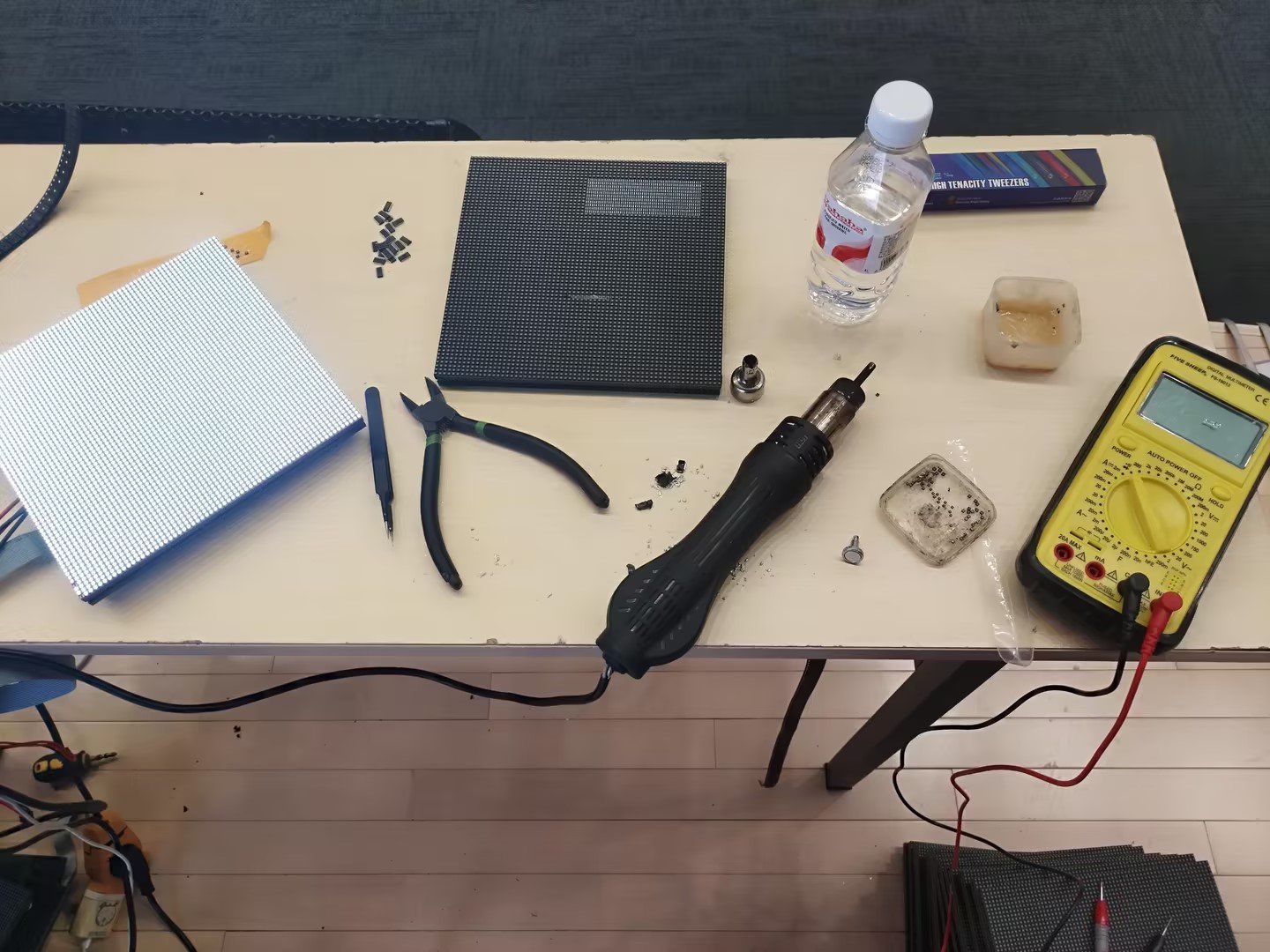

LED 大屏幕作为舞台演出、展览展示、商业场所的核心视觉设备，长期高负荷运行下，单元板故障是运维中最高发的问题之一。快速精准定位故障点、缩短维修时长，是舞台设备维保工作的核心能力要求。舞台维保网（DD STAGE）联合安装企业技术主管、生产厂家研发团队，结合一线维修经验，整理了 LED 单元板 11 类常见故障的排查与解决方法，供维保技术人员参考。
一、整板不亮
整板无任何显示是最常见的单元板故障，核心排查方向为供电通路与使能信号：
- 检查供电电源与信号线是否连接牢固，有无松脱、断路；
- 检查测试卡接口识别状态，若测试卡红灯闪动代表未识别，需排查灯板与测试卡是否共地，或灯板接口信号对地短路；
- 检测 74HC245 芯片有无虚焊、短路，重点核查芯片对应使能（EN）信号的输入输出引脚是否虚焊或与周边线路短路。
二、点斜扫描时隔行不亮、画面重叠
故障表现为规律性隔行熄灭、显示画面错位重叠，核心为行信号传输异常：
- 检查 A、B、C、D 信号输入口到 245 芯片之间的线路，排查断线、虚焊、短路问题；
- 检测 245 芯片对应的 A、B、C、D 输出端与 138 芯片之间是否断路、虚焊或短路；
- 检测 A、B、C、D 四路信号之间是否互短路，或某一路信号对地短路。
三、全亮时单行或多行不亮
故障表现为全屏点亮状态下，固定一行或几行无显示： 检测 138 芯片到 4953 芯片之间的线路，排查断路、虚焊、短路问题。
四、行扫描时多行同时点亮
故障表现为行扫描过程中，两行或多行（通常为 2 的倍数，呈规律性）同时点亮：
- 检测 A、B、C、D 各信号之间是否存在互短路；
- 检测 4953 芯片输出端是否与其他输出端短路。
五、全亮时无规律单点 / 多点不亮
故障表现为全屏点亮时，出现分散、无规律的死点：
- 找到故障模块对应的控制脚，测量是否与本行线路短路；
- 确认损坏后更换对应模块或单颗灯珠。
六、全亮时单列或多列不亮
故障表现为全屏点亮时，固定一列或几列无显示： 在模块上找到控制该列的引脚，检测其与驱动 IC（74HC595/TB62726 等）输出端的连接是否正常。
七、单点 / 单列 / 整行高亮且不受控
故障表现为局部灯珠常亮、亮度异常，且不受显示信号控制：
- 检查故障列是否与电源地短路；
- 检测故障行是否与电源正极短路；
- 确认线路无异常后，更换对应驱动 IC。
八、显示混乱但下一块板信号正常
故障表现为本板显示错乱，但级联输出到下一块板的信号正常，故障局限于单块板： 检测 245 芯片对应的 STB 锁存输出端与驱动 IC 锁存端的连接是否正常，排查信号是否被短路到其他线路。
九、显示混乱且输出不正常
故障表现为本板显示错乱，同时级联输出信号异常，影响后续单元板：
- 检测时钟 CLK、锁存 STB 信号是否短路；
- 检测 245 芯片的时钟 CLK 是否有正常输入输出；
- 检测时钟信号是否短路到其他线路。
十、显示缺色
故障表现为画面缺少某一基色，整体色彩偏差：
- 检测 245 芯片对应颜色的数据端是否有正常输入输出；
- 检测该颜色的数据信号是否短路到其他线路；
- 检测该颜色的驱动 IC 之间的级联数据口是否断路、短路或虚焊。
可采用电压检测法辅助定位：对比故障点与正常点位的数据口电压，快速锁定故障区域。
十一、输出信号异常
故障表现为单元板级联输出异常，后续板显示受影响：
- 检测输出接口到信号输出 IC 的线路是否连接正常或存在短路；
- 检测输出口的时钟、锁存信号是否正常；
- 检测最后一级驱动 IC 的级联输出数据口与输出接口数据口的连接是否正常，排查短路问题；
- 检查输出信号之间是否互短路，或对地短路；
- 检查输出排线是否完好，有无断针、接触不良。
拓展：大屏运维与升级常见问答
问：LED 大屏的日常维护与故障处理如何进行？ 答：需定期清洁防尘、检查连接件松动，并储备同批次备用模组以防色差。舞台维保网（DD STAGE）不仅提供设备维修服务，更提供全生命周期运维方案。作为 “舞台技术人才培训中心”，我们的维保团队具备极高的专业素养，可为客户建立设备健康档案，提供预防性维护与快速响应机制，确保演艺空间的大屏始终处于最佳工作状态。
问：老旧 LED 大屏升级改造有哪些技术方案？ 答：改造可保留原钢结构，更换高刷新、低能耗的新模组与控制系统，或增加视频处理器提升画质。舞台维保网（DD STAGE）秉持 “服务解决商” 理念，不盲目推销新屏。我们会对现有设备进行专业评估，提供最具性价比的升级方案。依托广东省录音师协会等权威资质，我们的技术团队能精准排查老旧系统瓶颈，实现平滑升级与效果跃升。
结语
LED 单元板故障大多集中在电源、信号、驱动芯片三类核心环节，遵循 “从外到内、从易到难” 的排查原则，结合电压检测、通断测试等方法，可快速定位绝大多数故障。日常维保中定期排查虚焊、松动、积尘等隐患，能有效降低故障发生率。
