一、系统构成与连接原理

· 调音台：控制室核心，负责混音、处理与输出（如 MIDAS M32、YAMAHA CL/DM 系列）。

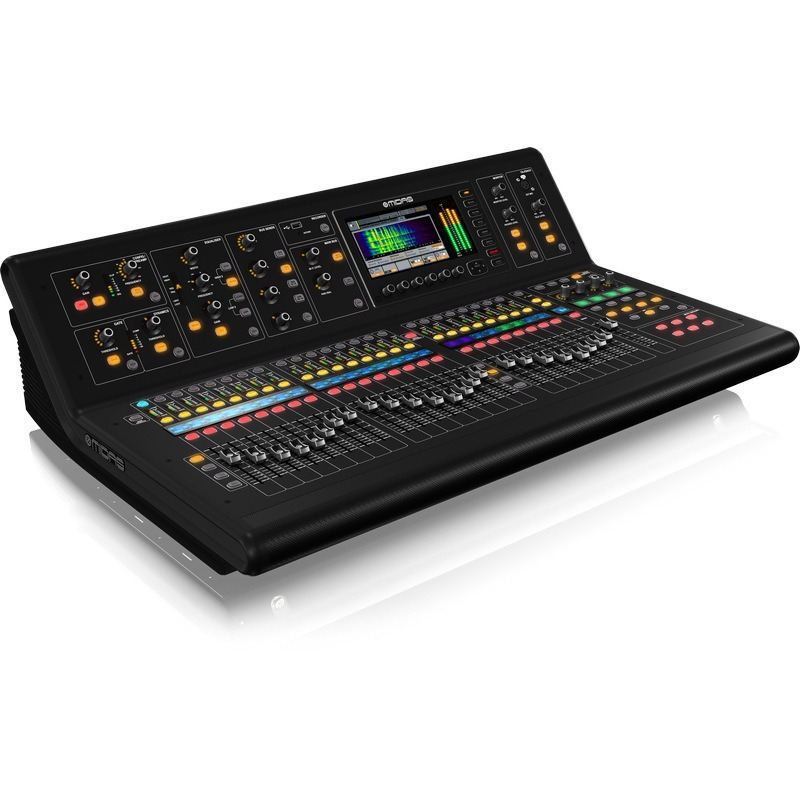

                                                                            调音台

· 舞台接口箱（Stage Box）：放置在舞台侧 / 后方，就近连接话筒、乐器、返送音箱，完成模拟↔数字转换（如 DL32、Rio3224-D）。

                                                                     舞台接口箱

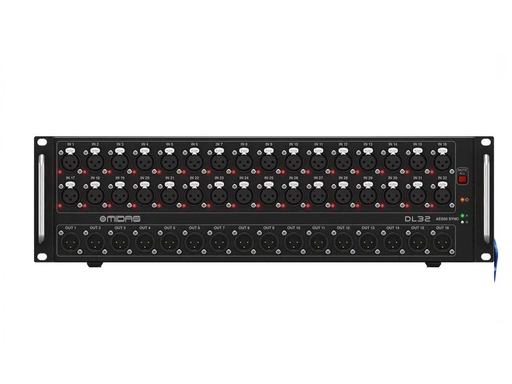

数码产品 MIDAS DL32接口箱

· 数字传输：常用Dante（IP 网络，网线）或AES50（专用数字音频，网线），单根网线可传 32–64 路双向音频，距离可达 100m（超五类 / 六类网线）。

二、硬件连接（数字系统，以Dante 为例）

1. 布线规划

· 调音台与接口箱：六类非屏蔽双绞线（CAT6），水晶头压接标准 T568B。

· 多接口箱：菊花链（串联）或星型（交换机），大型演出优先双网口冗余备份。

2. 连接步骤

1. 接口箱通电，连接话筒 / 乐器到接口箱XLR/TRS输入；返送 / 功放接接口箱输出。

2. 调音台与接口箱的Dante 网口用网线直连（或接入同一交换机）。

3. 确认设备指示灯：绿色常亮 = 连接正常，橙色闪烁 = 数据传输。

三、软件配置（路由映射，以 YAMAHA 为例）

1. 设备识别与命名

1. 调音台进入Setup → Dante Setup，搜索并识别接口箱（如 Rio3224-D）。

2. 设定Unit ID（多设备唯一编号，如 1、2、3），命名便于管理（如 “Stage Left”）。

2. 输入路由（接口箱→调音台）

1. 进入Input Channel → Source Select，选择Dante。

2. 映射接口箱输入 1–32 到调音台通道 1–32（可自定义映射，如接口箱 1→调音台 5）。

3. 开启 **+48V 幻象电源 **（电容话筒专用，动圈话筒关闭）。

3. 输出路由（调音台→接口箱）

1. 进入Output Patch → Dante Output。

2. 映射调音台Main L/R、Aux Send、Matrix到接口箱输出（如 Main L→接口箱 1，Main R→接口箱 2，返送 Aux1→接口箱 3）。

3. 保存路由预设，避免重复配置。

四、系统调试（关键步骤）

1. 开机与归零（安全第一）

· 开机顺序：接口箱→调音台→处理器→功放→音箱；关机反向，防止冲击损坏。

· 调音台：推子全拉最低、Gain 归零、EQ 平直、Mute 全关。

· 接口箱：输出电平归零，功放音量 1/3 位置。

2. 信号通路测试（逐通道验证）

1. 接口箱输入 1 接测试话筒，推起对应通道推子（0dB），缓慢提升Gain至调音台电平表 **-12dB~-6dB**（峰值不超 0dB，红灯不亮）。

2. 监听耳机 / 返送音箱，确认无杂音、无断音、无相位反转。

3. 依次测试所有输入 / 输出通道，记录异常（如无声、底噪、串音）。

3. 电平校准（标准参考）

· 话筒通道：人声正常说话时，峰值 **-12dB~-6dB**；推子 0dB，Gain 适中，留10–15dB动态余量。

· 音乐 / 线路输入：音源输出 0dB，调音台通道峰值 **-6dB~0dB**，避免过载。

· 主输出：主推子 0dB 时，L/R 电平表一致（±1dB），无左右偏音。

4. 啸叫抑制（返送 / 主扩）

1. 缓慢推高Aux Send（返送），直到出现轻微啸叫，立即回调2–3dB，锁定该通道最大安全增益。

2. 开启反馈抑制器（FBX）或调音台内置Ducker，自动捕捉并抑制啸叫频点。

3. 调整EQ：衰减200Hz–500Hz（浑浊）、1kHz–3kHz（啸叫敏感区），提升5kHz–10kHz（清晰度）。

5. 音色优化（EQ 与动态）

· 低频（80–250Hz）：人声适度衰减（-2~-4dB），避免闷；底鼓 / 贝斯提升，增加厚度。

· 中频（500Hz–2kHz）：人声适度提升（+1~+3dB），提升清晰度；乐器衰减，避免盖过人声。

· 高频（5kHz–10kHz）：人声 / 镲片提升，增加通透感；避免过量导致刺耳。

· 压缩（Compressor）：人声阈值 - 10dB，比率 2:1，抑制动态波动；鼓组比率 3:1，增加冲击力。

五、常见问题与排查

1. 无信号：网线松动 / 水晶头压接错误；路由映射错误；接口箱未供电；话筒电池没电 / 幻象电源未开。

2. 底噪大：接地不良（设备共地）；网线与电源线并行（干扰）；Gain 开过大；音频线屏蔽损坏。

3. 啸叫严重：返送音箱正对话筒；增益过高；中频未衰减；房间声学反射强。

4. 声音断续 / 卡顿：网线质量差（非六类）；交换机带宽不足；网络风暴（多设备并发）；时钟不同步（Dante Enable Sync）。

六、模拟接口箱（备用方案）

· 短距离（<30m）或预算有限时，用多芯模拟电缆（32/48 芯），一端接口箱（XLR），一端调音台（XLR）。

· 缺点：布线繁琐、易受干扰、远距离信号衰减大，逐渐被数字系统替代。

七、核心要点总结

· 连接：数字系统优先Dante/AES50 + 六类网线，单网传多路，简洁稳定。

· 配置：路由映射是核心，明确接口箱↔调音台通道对应关系，开启幻象电源。

· 调试：先归零→通信号→校准电平→抑啸叫→调音色，逐步骤验证，安全优先。

维护：定期检查网线 / 接头，备份路由预设，避免演出前故障。
